Modul Otomatis printer DTG

automatic friksi maju mundur stop

Sharing kali ini menyajikan bagai mana printer DTG rakitan yang masih dorongan di sulap bisa maju mundur dengan menggunakan tombol. Dengan bahan yang lumayan murah, rangkaian ini bukan sebuah microcontroller yang mahal, akan tetapi rangkain yang memanfaatkan relay. Cara kerjaya persis seperti power window pada mobil.

Ide dasarnya memang tertuju pada power window mobil yang bisa di kendalikan dari tombol switch "naik - turun - stop". Nah bagaimana di implementasikan pada sebuah mesin printer DTG rakitan yang masih dorong mundur dan tarik maju?!. ini Jawabannya :

rangkaian automatic relay - DTG friction

Rangkaian ini menggunakan relay type HRS2H - s 12v DC

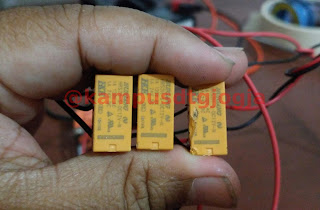

memerlukan 3 buah relay
2 buah limit switch
1 buah saklar switching
on - off - on
dan adaptor / power supply 12v 2 amper

Cara kerja rangkaian ini :

ketika tombol switch di aktifkan maju / mundur, relay pertama meng- cut signal arus dc dari printer ke pf motor dan dalam waktu yang bersamaan langsung mentrigger relay ke -dua (maju) atau ke -3 (mundur). Limit switch diletakan pada posisi belakang dan depan untuk menswitch mundur / maju dan berhenti ketika laci tatakan flatbed menyentuh tombol switch-nya.

Alternatif relay type lain bisa menggunakan relay 8 kaki, akan tetapi anda harus menyesuaikan wiring diagramnya agar berfungsi bila menggunakan rangkaian yang kita bikin.

alternatif lain bisa menggunakan relay Omron MY4N atau MY2N, akan tetapi kami tidak akan menerangkan rangkaiannya dalam artikel kali ini.
